Комплект аппаратуры и пусковых модулей (КАМ) «Стрелец» с индексом 9С846 — это авиационный комплекс управляемого вооружения, разработанный для интеграции переносных зенитных ракетных комплексов с управляемыми ракетами (УР) 9М342 («Игла-С») в систему вооружения вертолетов. Разработка комплекса велась КБ Машиностроения (КБМ) в Коломне — ведущим конструкторским бюро, специализирующимся на создании ракетных систем, включая знаменитые ПЗРК семейства «Игла».
Комплекс был принят на вооружение Российской армии в начале 2010-х годов, хотя точная дата в открытых источниках не указана. Основное назначение «Стрельца» — поражение низколетящих аэродинамических целей, таких как вертолеты, самолеты и беспилотные летательные аппараты противника на встречных и догонных курсах. КАМ «Стрелец» главным образом устанавливается на ударные вертолеты Ка-52 «Аллигатор», Ми-28Н/HM или Ми-35М.
Конструкция и размещение на носителе

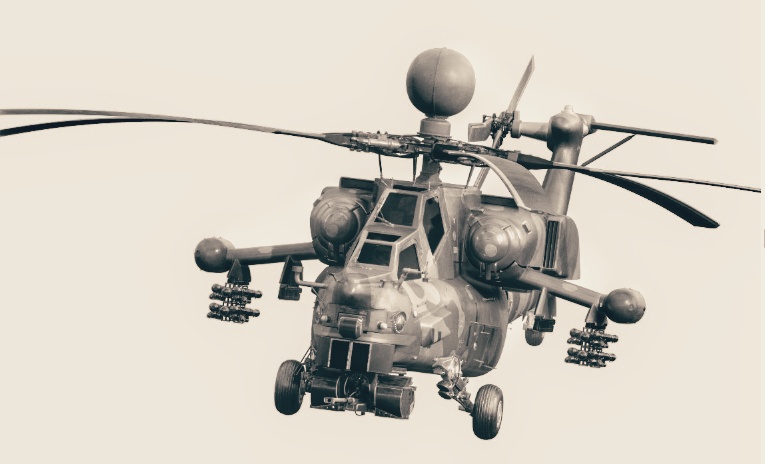

Конструктивно КАМ «Стрелец» представляет собой комплект аппаратуры и пусковых модулей, которые монтируются на боковых консолях вертолета. Такое размещение обеспечивает оптимальные углы пуска ракет. Комплекс включает в себя два блока пусковых установок, каждый из которых способен нести до четырех транспортно-пусковых контейнеров с ракетами 9М342. Таким образом, общий боекомплект вертолета составляет восемь ракет от ПЗРК «Игла-С» адаптированных под воздушный пуск.
Пусковые установки «Стрельца» интегрированы в бортовую электронику вертолета, что позволяет пилотам получать целеуказание от основных систем обнаружения, таких как бортовая РЛС или оптико-электронная станция, и производить пуск с минимальным временем реакции.
Система наведения и принцип работы
Наведение ракет в комплексе «Стрелец» работает как днем так и ночью при прямой оптической видимости цели, а ракета оснащена пассивной инфракрасной головкой самонаведения (ГСН) и является двухдиапазонной, что означает ее работу в двух различных спектральных диапазонах инфракрасного излучения — обычно в среднем и ближнем ИК-диапазонах.
Такая конструкция значительно повышает помехоустойчивость ракеты против стандартных тепловых ловушек и средств радиоэлектронной борьбы, поскольку бортовое устройство сравнивает сигналы с двух приемников и игнорирует источники, которые не соответствуют характеристикам реальных воздушных целей. После захвата цели ГСН, ракета использует метод пропорционального сближения, при котором управляющий сигнал пропорционален угловой скорости линии визирования ракета-цель. Это обеспечивает высокую точность попадания даже в условиях маневрирования цели.
Ракета 9М342
Основой комплекса «Стрелец» является ракета 9М342, созданная в рамках разработки ПЗРК «Игла-С». Эта ракета имеет длину 1635 мм и калибр 72,2 мм. Стартовая масса ракеты в транспортно-пусковом контейнере составляет 16,7 кг, а масса самой ракеты — 11,7 кг.
Ракета оснащена двухрежимным твердотопливным двигателем, который разгоняет ее до средней скорости около 600 м/с (сверхзвуковая, примерно 1,9 Маха). Дальность поражения целей достигает 6000 метров, а высота перехвата — до 3500 метров.
Боевая часть ракеты — осколочно-фугасная, массой 2,5 кг, которая оборудована двухрежимным взрывателем: контактным, срабатывающим при прямом попадании, и неконтактным (индукционным или вихревым), который инициирует подрыв при пролете вблизи цели (до 1.5 метра). Это особенно эффективно против малоразмерных целей, таких как дроны или крылатые ракеты.
Боевое применение и значение
Применение КАМ «Стрелец» на вертолетах Ми-28Н, Ка-52 и Ми-35М (с 2018 года) кардинально меняет тактику воздушного боя для армейской авиации ВКС России — вероятность поражения воздушной цели одной ракетой, по данным производителя, достигает 90% в условиях применения современных помех. Это позволяет российским вертолетам эффективно противостоять не только ударным вертолетам противника, но и представлять угрозу для самолетов тактической авиации, особенно на малых высотах.
В ходе специальной военной операции на Украине вертолеты Ми-28Н, оснащенные «Стрельцом», продемонстрировали способность успешно работать в зоне насыщенной ПВО, используя маловысотный профиль полета и свое ракетное вооружение для самообороны.
Комплекс также обеспечивает поражение крылатых ракет и дронов-камикадзе, что особенно актуально в современных конфликтах. Интеграция проверенной ракеты «Игла-С» в авиационный комплекс позволила создать надежное и эффективное оружие с минимальными затратами на разработку и освоение в войсках.
