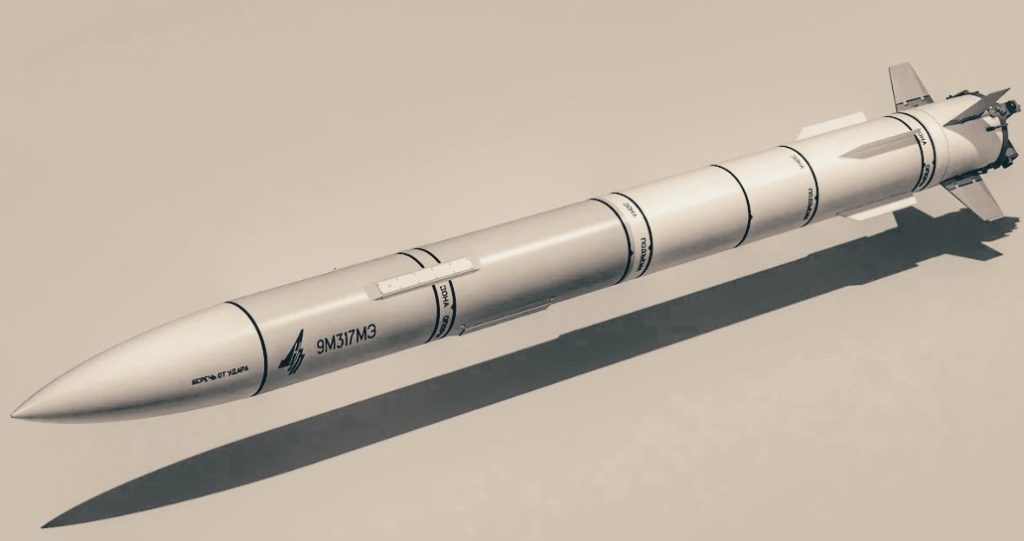

Зенитная управляемая ракета (ЗУР) 9М317М была принята на вооружение Российской армии в 2016 году вместе с последней модификацией комплекса средней дальности «Бук-М3». Ракета разработана НИИП имени Тихомирова и производится концерном «Алмаз-Антей», а её основное назначение — это поражение аэродинамических целей, таких как истребители, крылатые ракеты и дроны, а также баллистических целей на конечном этапе траектории.
Стоимость и аналоги
Экспортная стоимость одной ракеты 9М317М оценивается в 1,5-2 млн долларов США, что делает ее конкурентоспособной на мировом рынке вооружений. Российская ракета обладает более сбалансированным соотношением цены и боевых возможностей, что особенно важно для государств, стремящихся обеспечить надёжную эшелонированную ПВО при ограниченном военном бюджете.
В странах НАТО, по дальности поражения, ближайшими аналогами считаются ракеты PAC-3 (кинетическая боевая часть) для MIM-104 Patriot или AMRAAM-ER (осколочная боевая часть) для системы NASAMS.
Система наведения и дальность поражения
Ракета 9М317М оснащена уникальной комбинированной системой наведения, включающей инерциальное управление на начальном участке траектории, радиокомандную коррекцию на среднем участке и активное радиолокационное самонаведение на конечном этапе полета.
Такая многоступенчатая система наведения обеспечивает высокую вероятность поражения цели даже в условиях интенсивного радиоэлектронного противодействия. Максимальная дальность поражения ракеты 9М317М составляет 70 километров, а высота перехвата до 35 километров.
ТТХ и боевая часть
Общая масса твёрдотопливной одноступенчатой 9М317М с транспортно-пусковым контейнером составляет 1040 кг, а чистая — 581 кг при длине 5,18 метра, диаметре 0,36 см и массе боевой части в 62 кг. Ракета оснащается осколочной боевой частью направленного действия, которая снабжена неконтактным радиовзрывателем и обеспечивает поражение цели за счёт мощного осколочного поля, которое формируется при подрыве, что является классической схемой воздействия на цель для ЗУР семейства «Бук».
9М317М развивает скорость до 1550 метров в секунду (5580 км/ч), что позволяет перехватывать даже высокоманевренные цели, выполняющие уклонение с перегрузками до 12g, а на одной пусковой установке «Бук-М3» размещается 6 ракет в транспортно-пусковых контейнерах.
Эволюция ЗУР семейства «Бук»
Семейство ракет для комплекса «Бук» начинает свою историю с создания ЗУР 9М38, принятой на вооружение в 1979 году. Эта ракета обеспечивала поражение целей на дальности до 35 км и высоте до 22 км, с полуактивным радиолокационным наведением по команде от комплекса и скоростью около 900 м/с.
Впоследствии была создана модификация 9М38М1, которая получила улучшенную помехозащищённость и дальность поражения до 50 километров, высоту до 25 километров и скорость до 1000 м/с.
Следующим шагом стало создание ракеты 9М317 для ЗРК «Бук-М2», которая получила комбинированное инерциальное и радиокорректируемое наведение с активной радиолокационной головкой на терминальном участке, что позволило уверенно поражать маневрирующие цели. Дальность этой ракеты составляет 45-55 км, высота — до 30 км, а скорость 1200-1300 м/с. Наконец, ракета 9М317М для ЗРК «Бук-М3», принятая на вооружение в 2016 году, стала самым современным представителем этого семейства.
