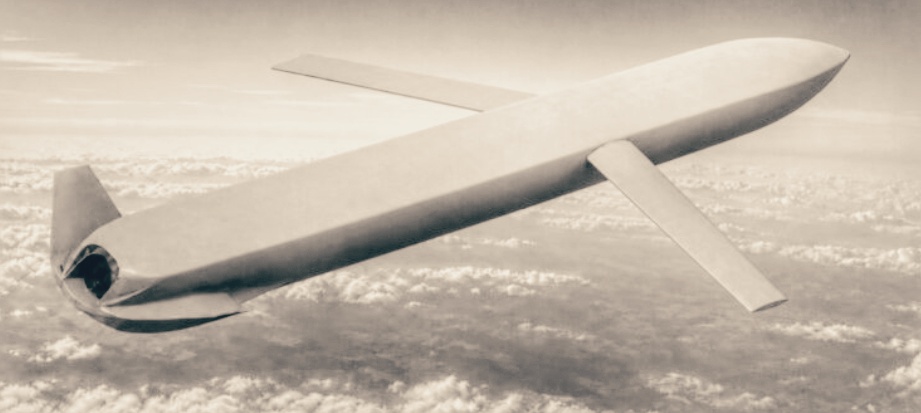

В распоряжении профильных аналитиков оказались технические документы, опубликованные в китайском сегменте социальных сетей Weibo, которые проливают свет на разработку новейшей крылатой ракеты. Речь идет об авиационном боеприпасе для ВВС НОАК, спроектированном по канонам радиолокационной и инфракрасной малозаметности. Главной интригой проекта являются не столько технологии снижения заметности, сколько компоновка, позволяющая разместить ракету во внутренних отсеках истребителей пятого поколения J-20 и J-35.
Компактность как оружие: размер имеет значение
Судя по проектным данным, длина ракеты не превышает 4 метров, а диаметр ограничен 0,85 метрами. Эти параметры жестко привязаны к геометрии внутренних грузоотсеков основных боевых платформ ВВС и морской авиации Китая.
J-20, созданный для завоевания превосходства в воздухе, а также палубный J-35 спроектированы так, чтобы нести боеприпасы внутри корпуса для сохранения малой заметности. Новая ракета использует это преимущество в полной мере: носитель может доставить ее к точке пуска, оставаясь невидимым для радаров противника, после чего боеприпас уйдет к цели в автономном режиме.
В этом контексте особенно заметен контраст с американской противокорабельной ракетой AGM-158C LRASM. Основное американское средство скрытного удара по надводным целям не помещается в отсеки ни F-35, ни F-22, вынуждая размещать его на внешних подвесках, что демаскирует самолет-носитель на этапе атаки. Китайские инженеры, ограничив габариты ракеты, решили проблему сигнатуры обнаружения от точки вылета до поражения цели.
Архитектура невидимости: от планера до сопла

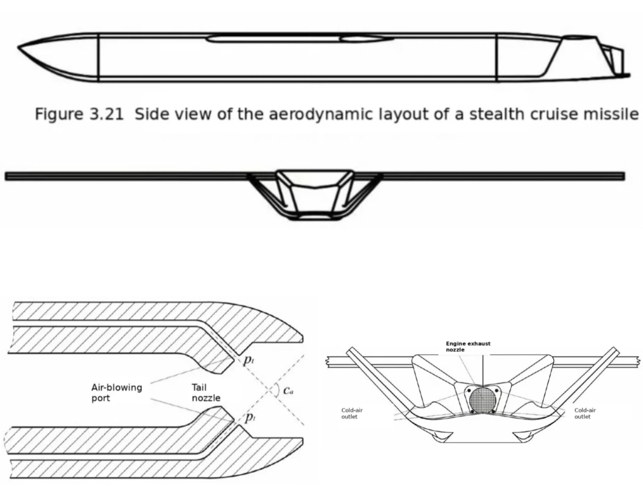

Аэродинамическая схема изделия выполнена по классической схеме с компактным интегральным фюзеляжем, неподвижным крылом и V-образным хвостовым оперением. В конструкции ракеты используется зазубренное сопло выхлопной трубы — технический прием, заимствованный у пилотируемой малозаметной авиации. Зазубренные кромки рассеивают отраженный радиолокационный сигнал от полости двигателя, значительно снижая ЭПР в задней полусфере.
V-образное оперение выполняет двойную функцию. Помимо управления полетом, оно служит физическим экраном для выхлопных газов, прикрывая их от наблюдения инфракрасными датчиками нижней полусферы. Каждый элемент такой компоновки — не случайность, а расчет на одновременное подавление заметности в различных спектрах работы сенсоров.
Активное охлаждение и многоуровневая защита от тепла
Особый интерес в документации вызывает система подавления инфракрасного излучения. Вокруг выхлопной трубы расположены четыре охлаждающих сопла, впрыскивающих холодный воздух в горячий поток. Это призвано резко снизить тепловой след ракеты на маршевом участке.
Конструкторы применили многоуровневый подход к сокрытию двигателя ракеты: сам двигатель заключен в термоизоляцию из минеральной ваты, снижающую передачу тепла на корпус, а наиболее горячие элементы сопла глубоко утоплены за внешний кожух. Это экранирует их от прямого обзора наземными и воздушными системами ИК-поиска под большинством ракурсов.
Тактика дозвуковой скорости
Летно-технические характеристики указывают на сознательный выбор в пользу дозвуковой скорости. Крейсерский полет будет проходить на скорости 0,71 Маха, максимальная горизонтальная скорость заявлена на уровне 0,75 Маха. Такая скорость — не недостаток, а продуманный компромисс: сверхзвук генерирует аэродинамический нагрев и акустическую заметность, тогда как спокойный полет позволяет максимально эффективно использовать все перечисленные технологии маскировки.
При заявленной дальности в 1330 километров и возможности базирования на более чем двух сотнях строевых J-20, а также на перспективных палубных J-35, это оружие формирует новые угрозы для любого надводного флота в Западной части Тихого океана.
Истребитель, действующий вне зоны досягаемости палубной ПВО авианосной ударной группы противника, способен скрытно нанести удар противокорабельной ракетой, подлет которой будет крайне сложно обнаружить радарами.
Практическая эффективность данной ракеты во многом будет зависеть от результатов ее создания и испытаний, однако уже на этапе проектной документации она выглядит как высокотехнологичный ответ на конкретную угрозу американскому проецированию силы в регионе.
